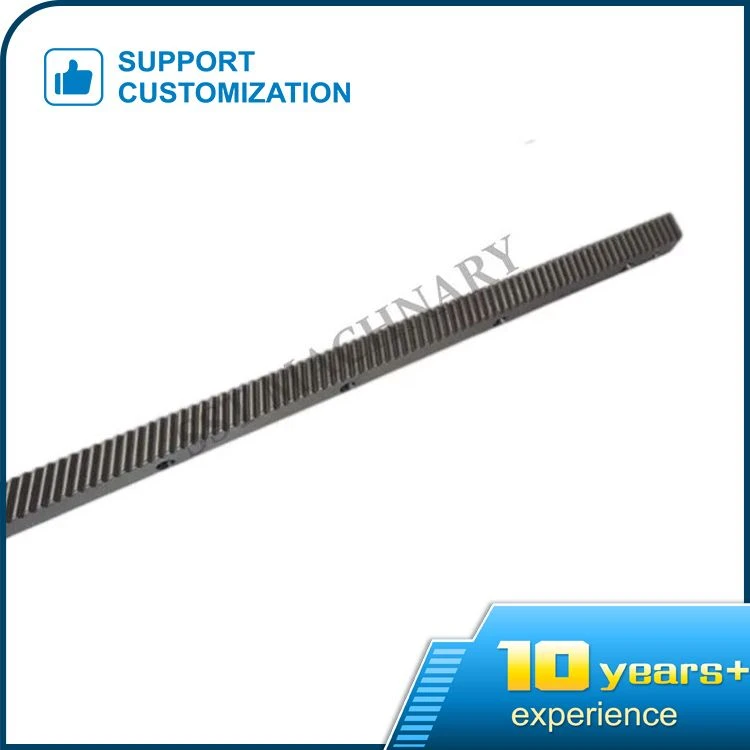

Portaequipatges M3

Instruccions d'instal·lació i connexió del bastidor:

Per tal d'instal·lar i empalmar el bastidor d'engranatges M3 de manera més suau, les cares finals dels dos extrems del bastidor estàndard es processaran en mitges dents i les cares finals de les dents inferiors tindran tolerància negativa, per tal de facilitar la connexió amb el cara final del següent bastidor i les mitges dents per formar una dent plena. El bastidor es pot utilitzar indefinidament mitjançant l'empalmament.

Quan instal·leu la cremallera M3, preperforeu el forat d'instal·lació a l'angle del perfil de la dent. Durant el muntatge, perforar el forat. També es pot afegir el forat. El cargol d'instal·lació s'ha de bloquejar amb la clau de torsió i la taula. Fixeu el cargol hexagonal amb un parell de 12,9. Per al bastidor de 0,5 M de llarg, s'ha d'utilitzar un passador de localització. Es recomana comprovar la reacció de connexió sota càrrega quan s'utilitza el bastidor emparellat amb una càrrega elevada.

Mètode d'instal·lació ràpida de la cremallera M3

1. Preestreneu i fixeu la posició del bastidor amb cargols.

2. Utilitzeu el calibre de dents inversa per ajudar en la instal·lació del bastidor de connexió. El bastidor de connexió es mou cap endavant i cap enrere per fer que el calibre de la dent i el bastidor estiguin en contacte totalment, i garantir l'estàndard de pas de les dents d'empalmament.

3. Després de l'ajust, comproveu el paral·lelisme del bastidor i el paral·lelisme entre els bastidors i comproveu la rectitud del bastidor.

4. Després de la inspecció, fermeu el bastidor segons la precàrrega, premeu els cargols amb un parell de 12,9 i, a continuació, instal·leu el passador de posicionament.

Mètode d'instal·lació del mesurador de bastidor

1. Preestreneu i fixeu la posició del bastidor amb cargols.

2. Col·loqueu la barra rodona a qualsevol dent del bastidor i mesureu la distància des de la part inferior del bastidor fins al punt més alt de la barra rodona amb un micròmetre en forma d'arc com a valor de referència d'instal·lació.

3. Col·loqueu la barra rodona a les dents de connexió del bastidor i el bastidor de connexió, mesureu la distància des de la part inferior del bastidor fins al punt més alt de la barra rodona amb el valor de referència com a punt de referència i assoleu el valor de referència que establim ajustant-se cap endavant i cap enrere.

4. Després de l'ajust, comproveu el paral·lelisme del bastidor i el paral·lelisme entre els bastidors, i també comproveu la rectitud del bastidor.

5. Després de la inspecció, fermeu el bastidor segons la precàrrega, premeu els cargols amb un parell de 12,9 i, a continuació, instal·leu el passador de posicionament.
